XCP移植与测试

XCP onCAN报文分析(INCA静态DAQ)

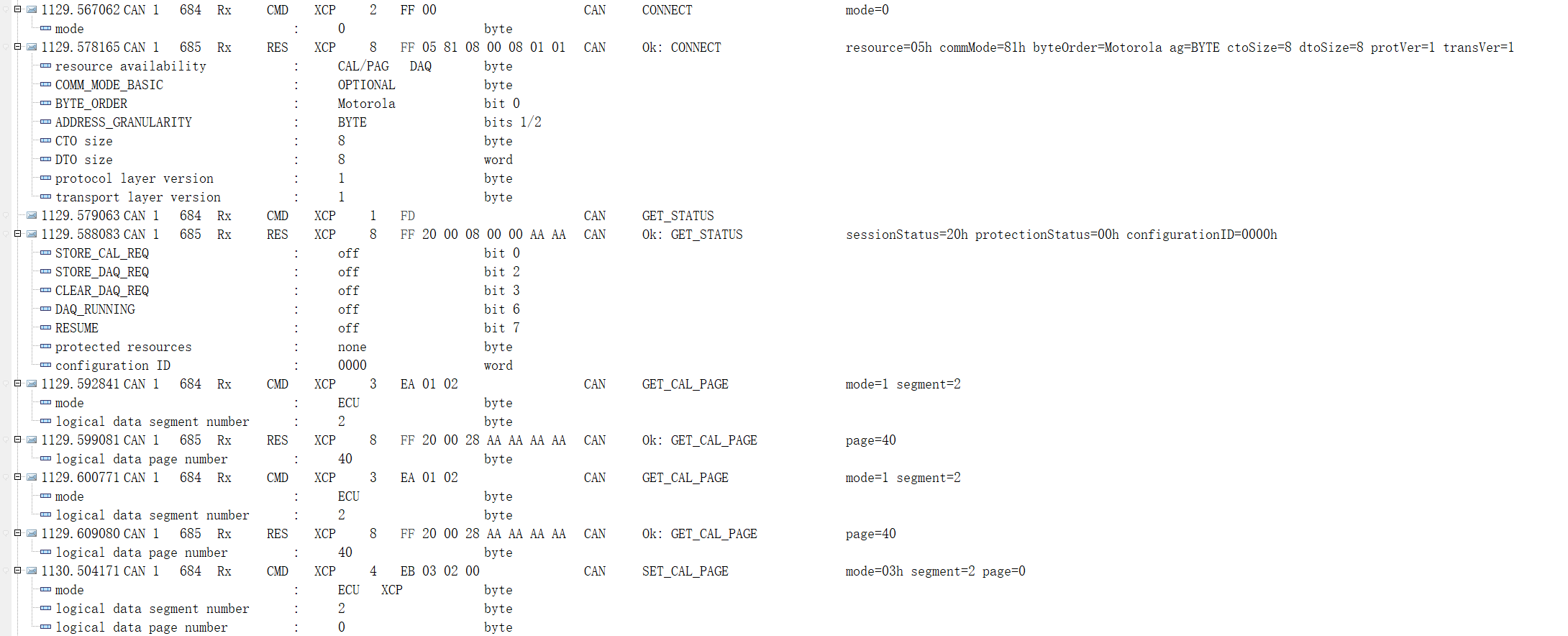

连接流程

  1. 发送连接指令并获取参数
  2. 获取状态
  3. 分别计算两个页面的校验和
  4. 设置标定页面

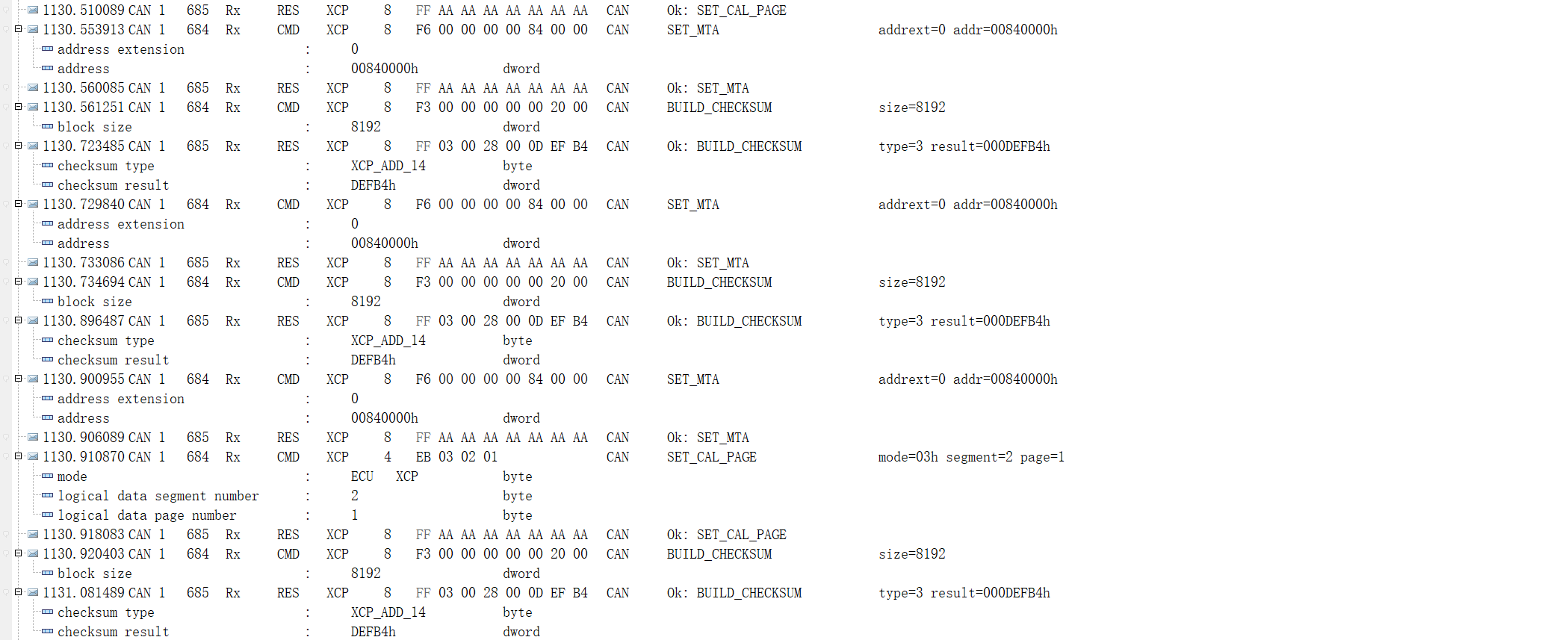

CONNECT

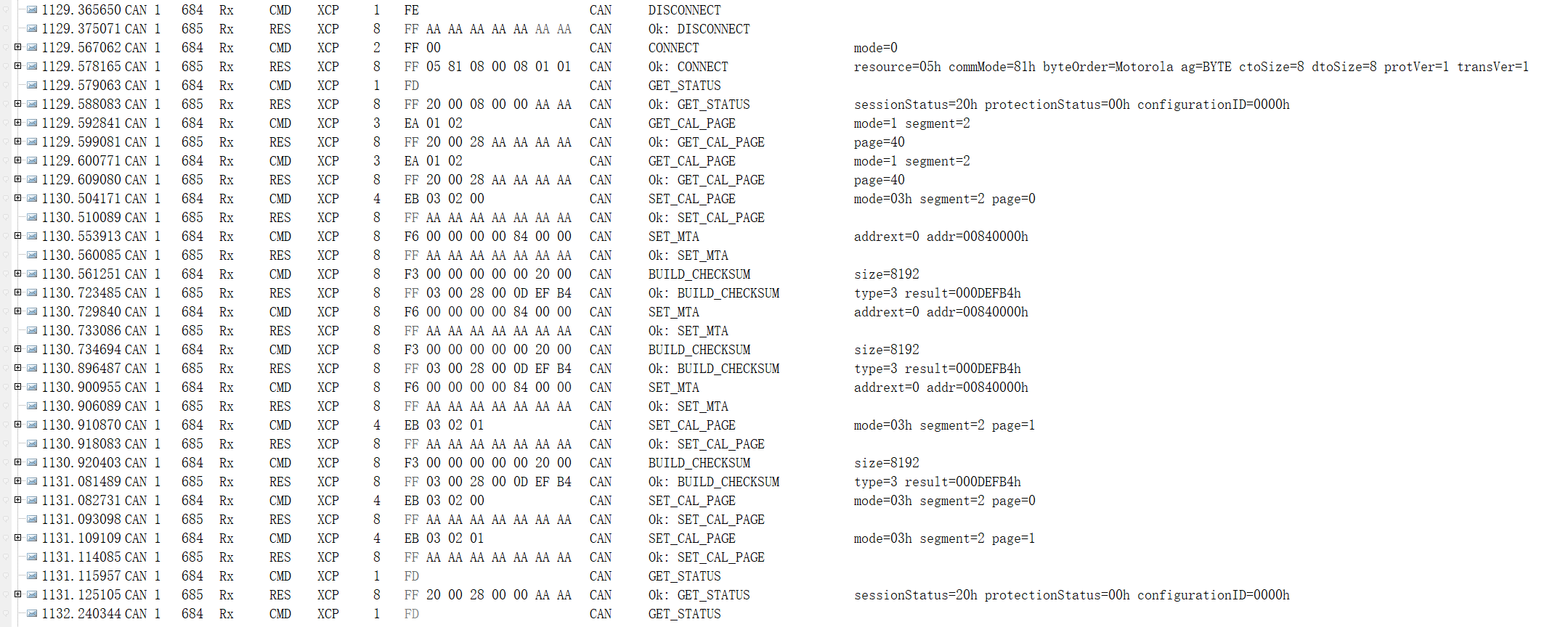

以下为报文展开:

CONNECT CONNECT

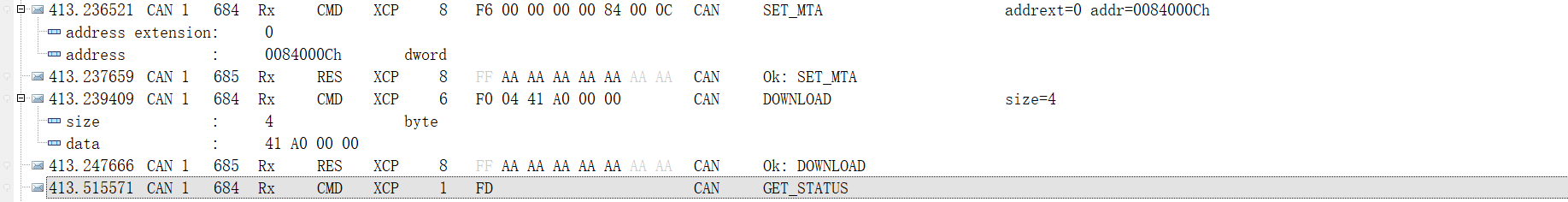

标定流程

  1. 设置MTA地址
  2. 发送DOWNLOAD指令,带长度和数据

CAL

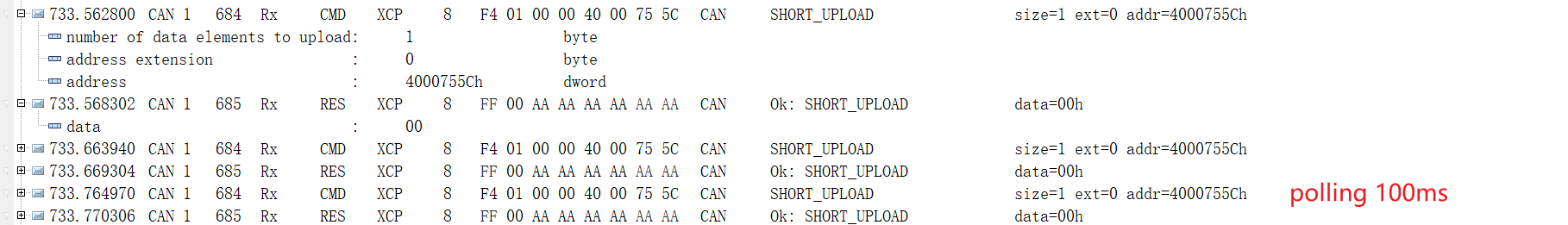

Polling流程

  1. 发送SHORT_UPLOAD指令,长度+地址
  2. UI显示数值,根据周期循环

POLLING

DAQ流程

  1. 释放DAQ
  2. 分配DAQ、ODT、Entry,类似CCP的DAQ指针
  3. 写DAQ(地址和长度)
  4. 重复2和3将所有DAQ设置完成
  5. 设置DAQ的模式
  6. 启动该DAQ
  7. 同步启动所有DAQ

DAQ

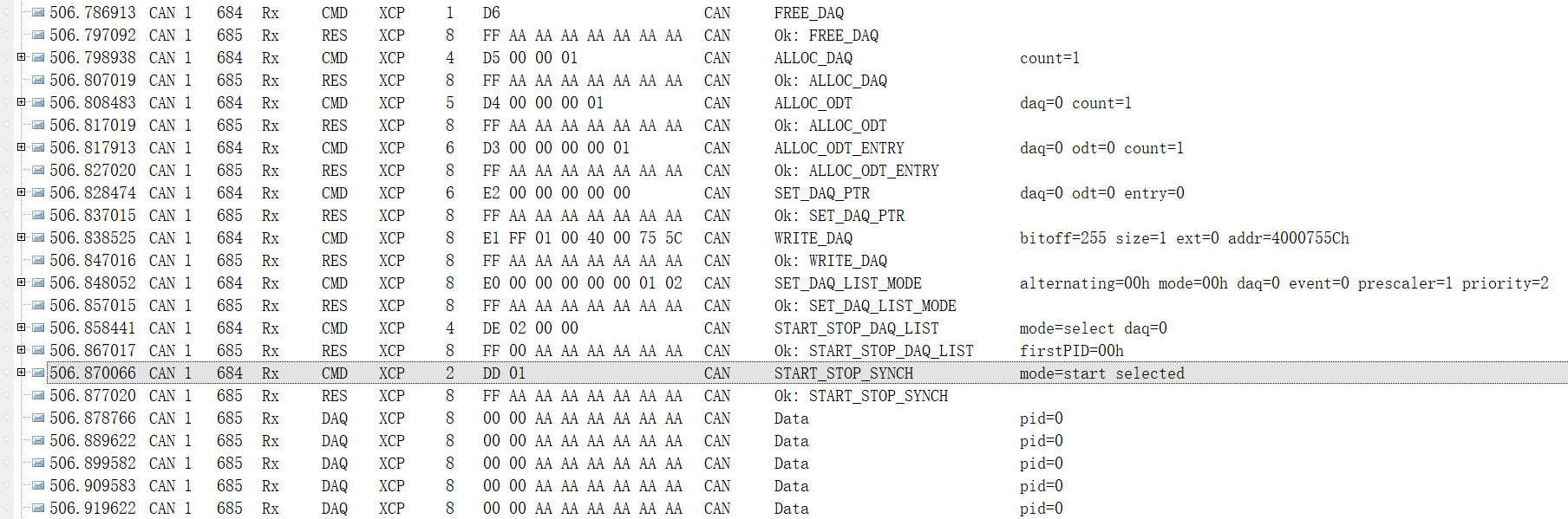

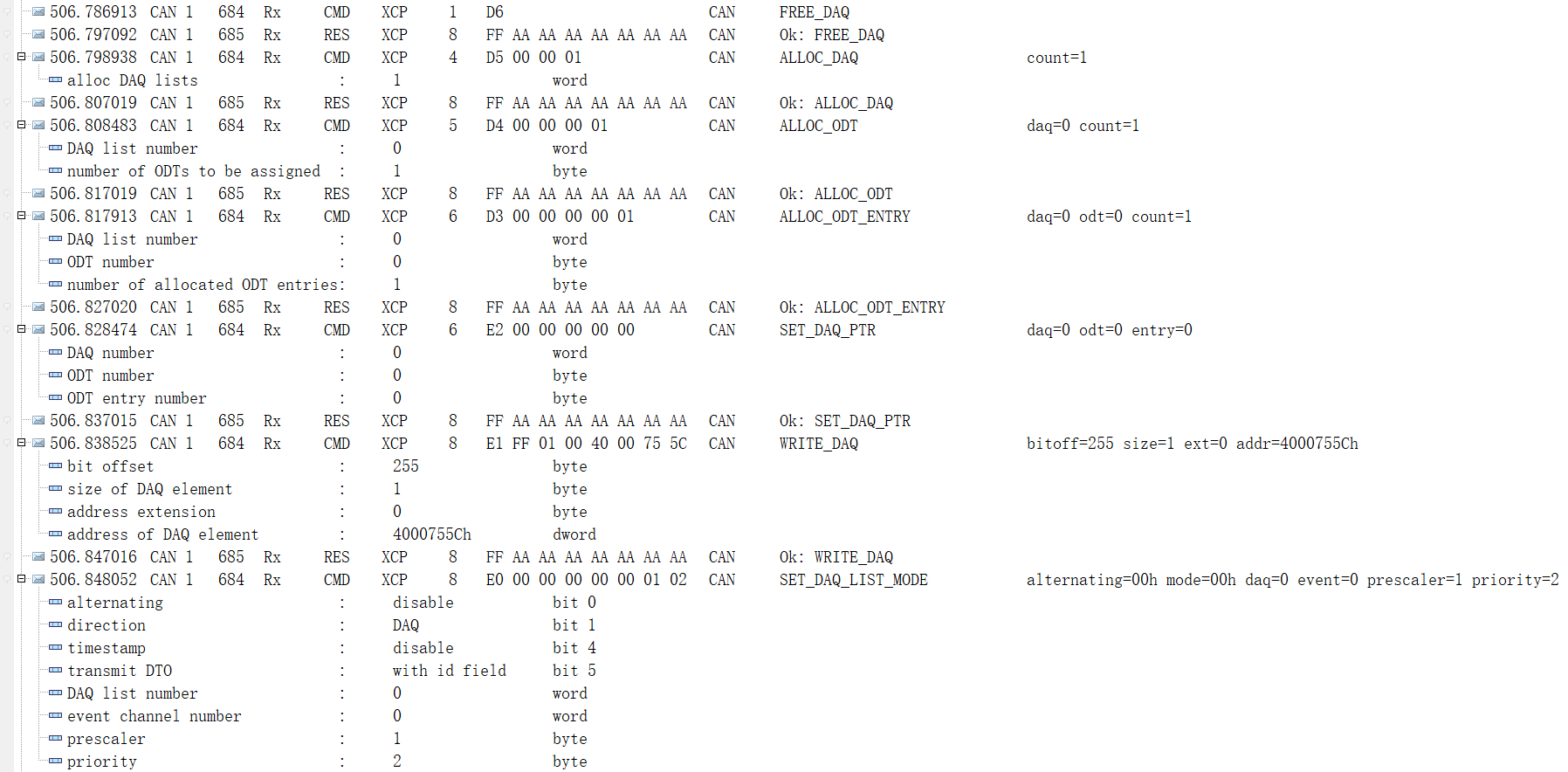

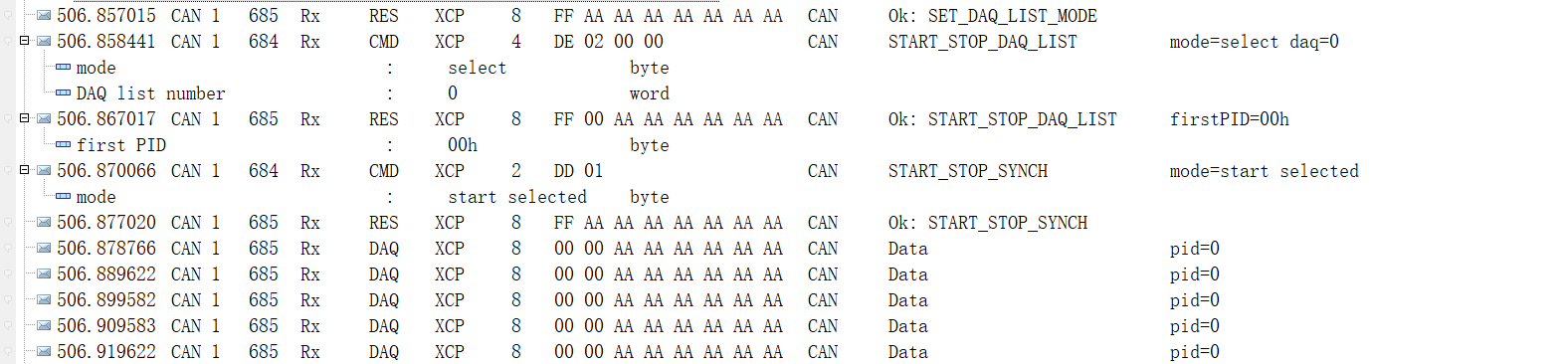

以下为报文展开: DAQ DAQ

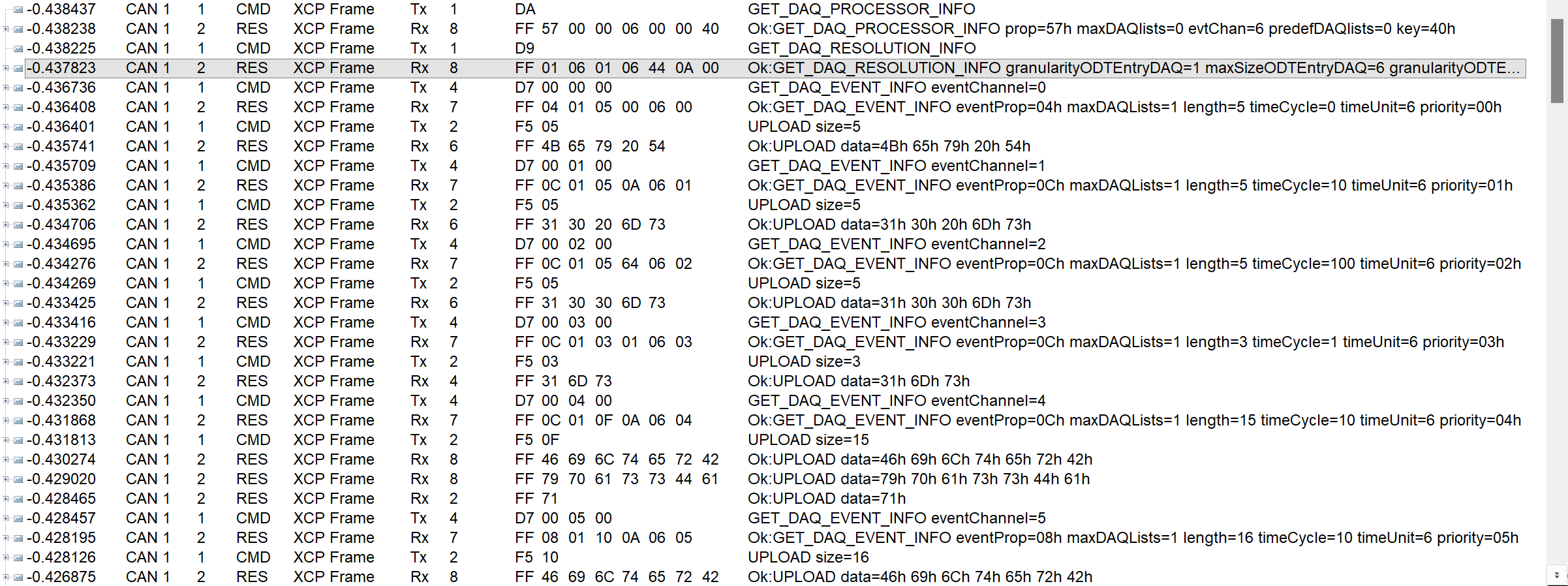

XCP onCAN报文分析(APE模拟动态DAQ)

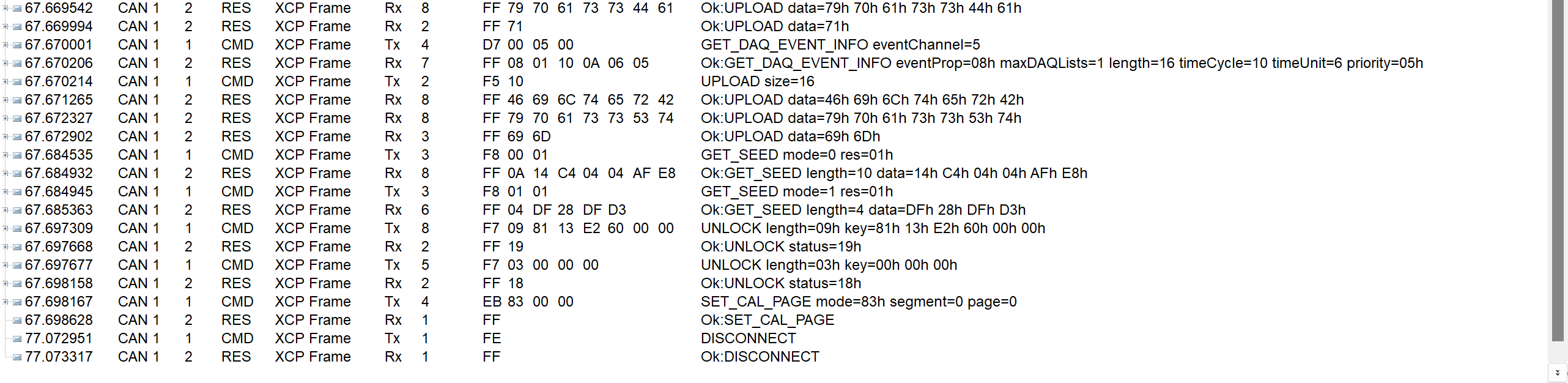

连接流程

  1. 发送连接指令并获取参数
  2. 获取状态
  3. 解锁资源
  4. 获取DAQ表信息
  5. 解锁资源
  6. 设置标定页面

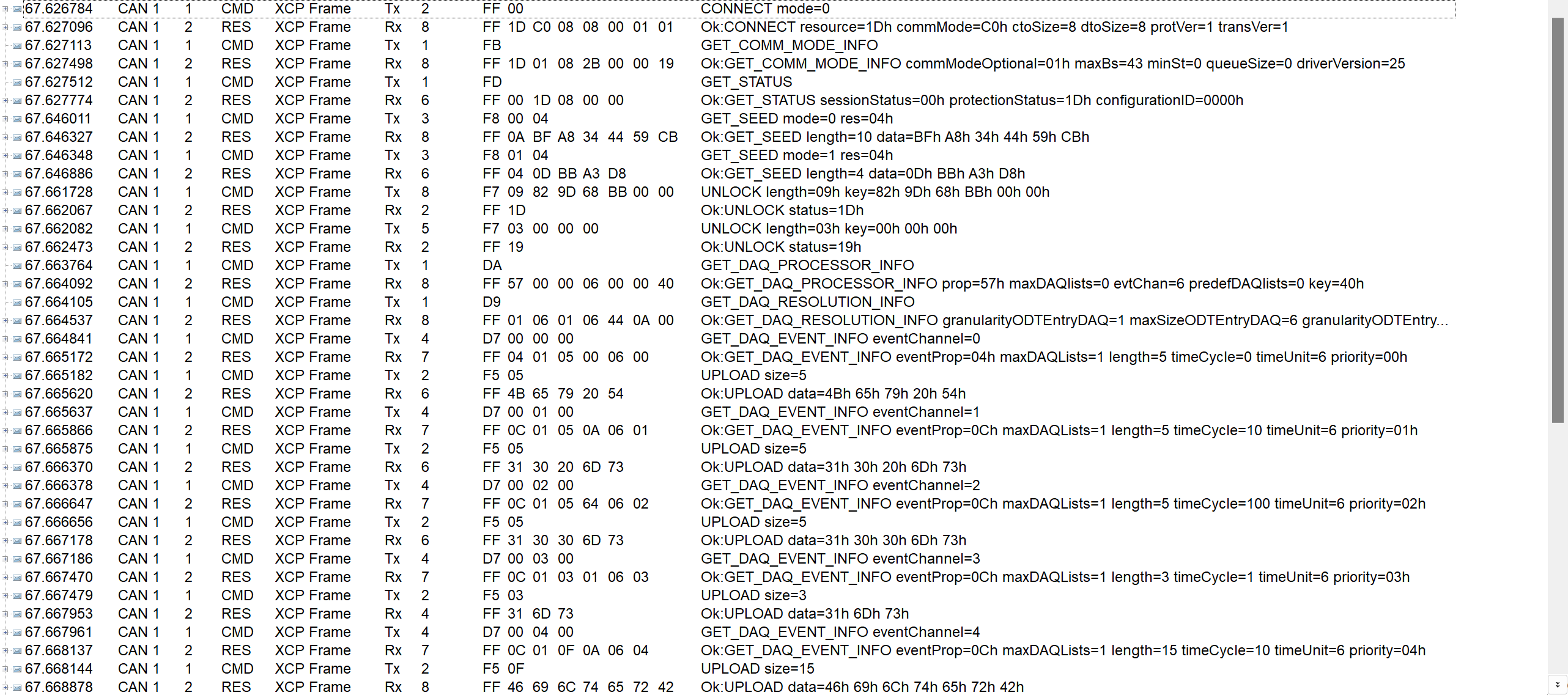

CONNECT CONNECT

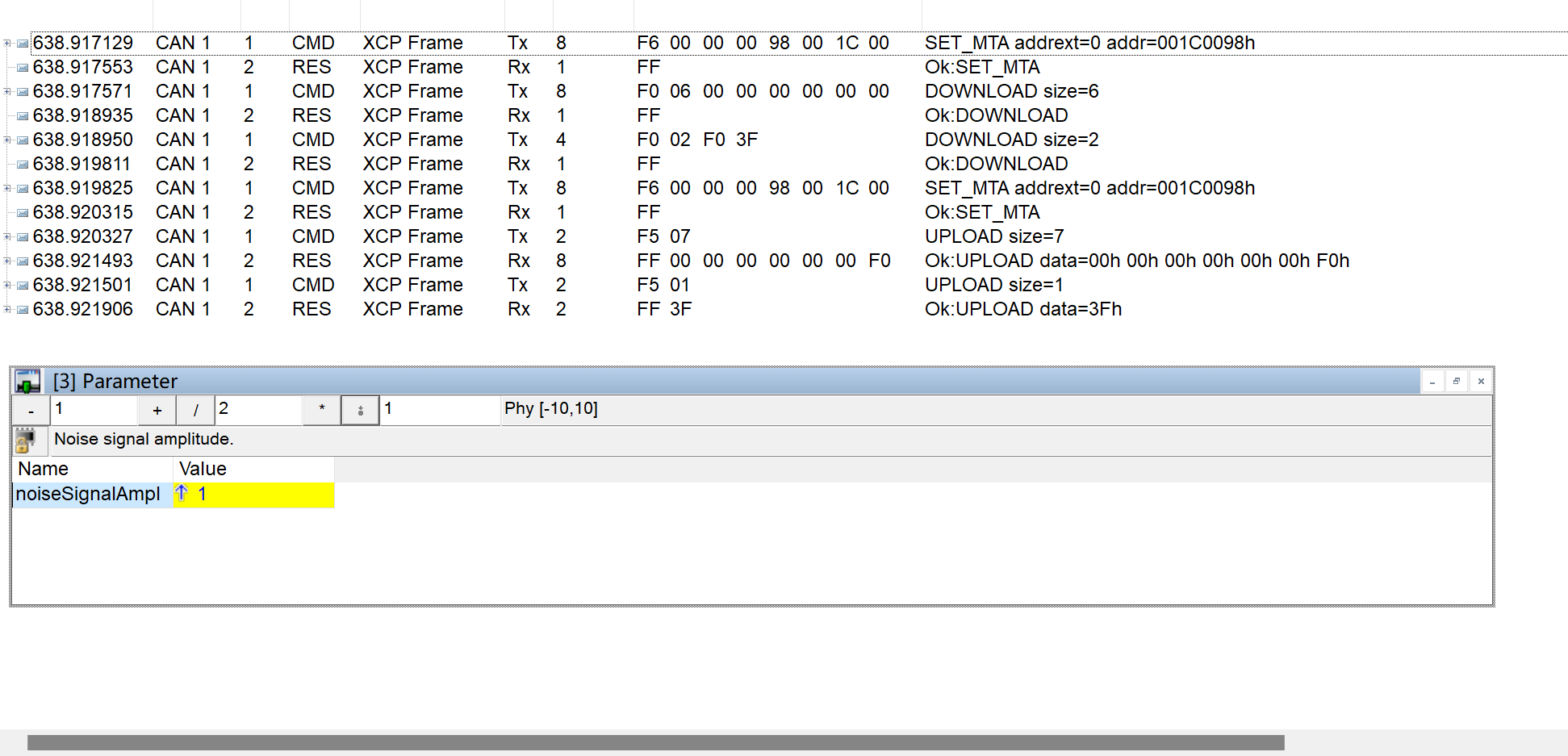

标定流程

  1. 设置MTA地址
  2. 发送DOWNLOAD指令,带长度和数据
  3. 设置MTA地址
  4. 发送UPLOAD指令,带长度
  5. 确认修改成功并显示

CAL

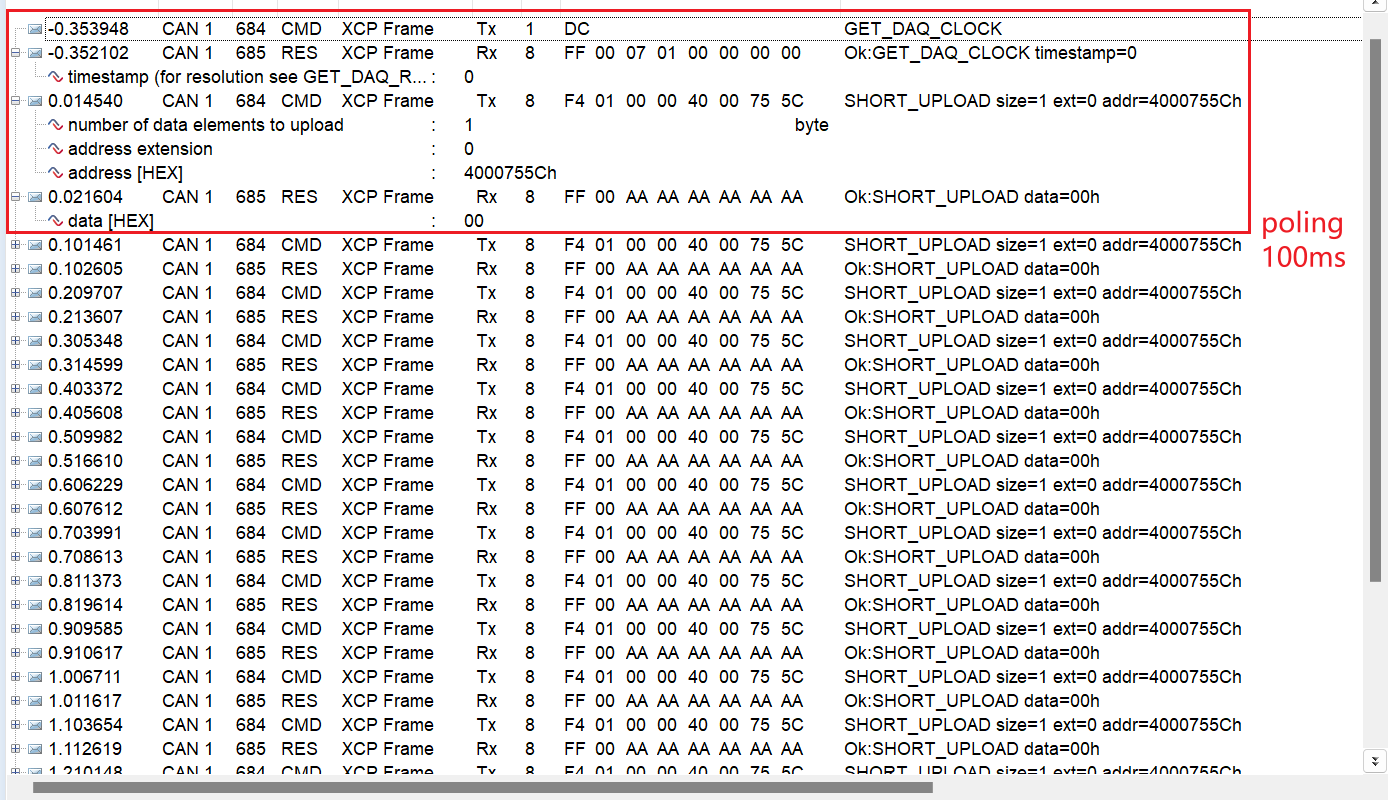

Polling流程

  1. 发送SHORT_UPLOAD指令,长度+地址
  2. UI显示数值,根据周期循环

POLLING

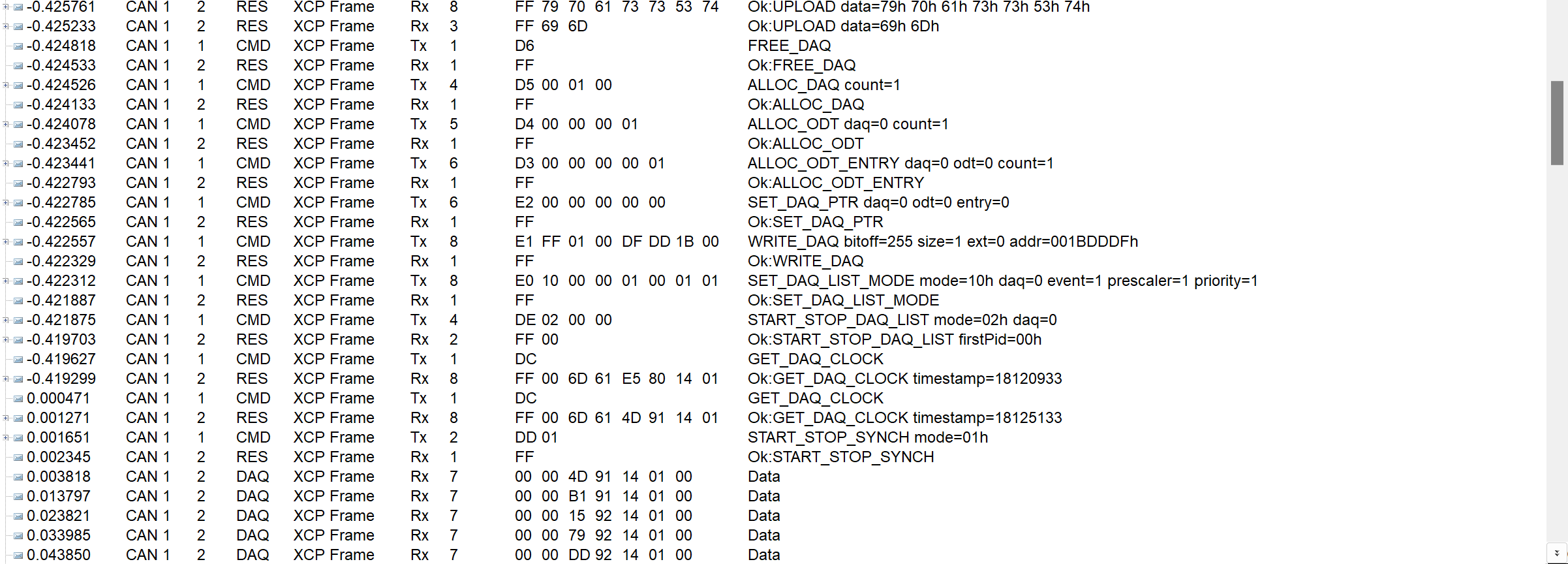

DAQ流程

  1. 获取DAQ信息
  2. 释放DAQ
  3. 分配DAQ、ODT、Entry,类似CCP的DAQ指针
  4. 写DAQ(地址和长度)
  5. 重复2和3将所有DAQ设置完成
  6. 设置DAQ的模式
  7. 启动该DAQ
  8. 同步启动所有DAQ

DAQ DAQ

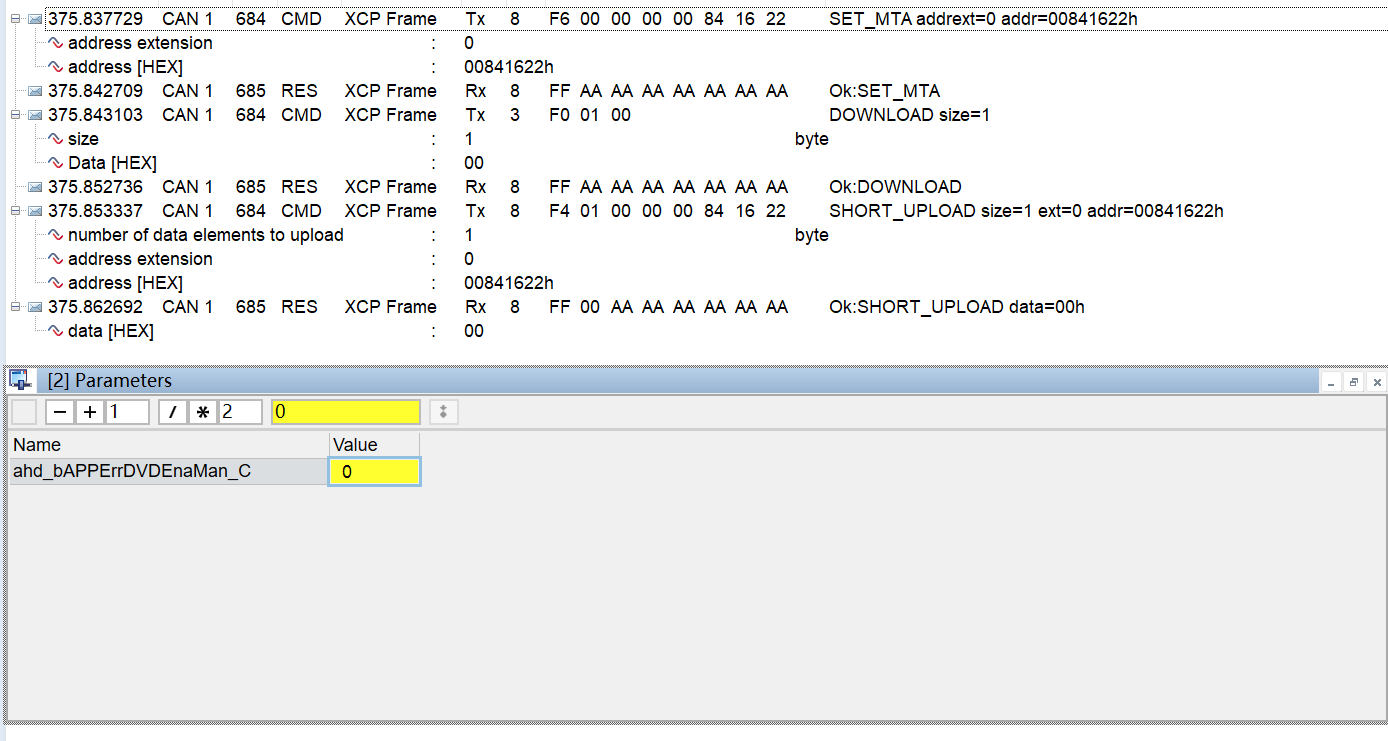

XCP onCAN报文分析(APE连接ECU)

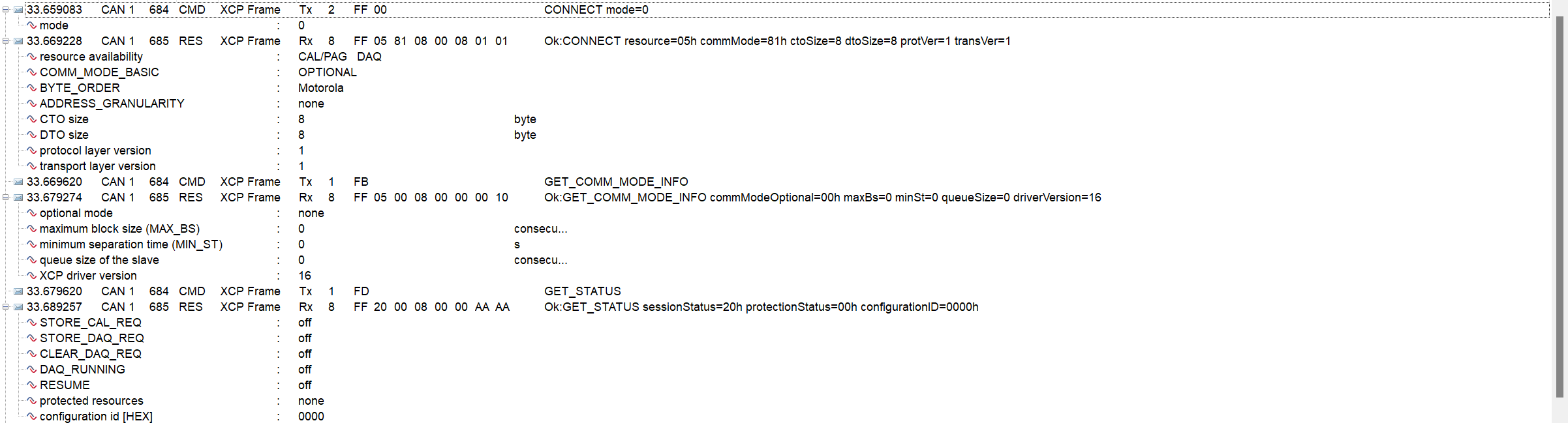

连接流程

  1. 发送连接指令并获取参数
  2. 获取状态

CONNECT 以下为报文展开: CONNECT CONNECT

标定流程

  1. 设置MTA地址
  2. 发送DOWNLOAD指令,带长度和数据
  3. 设置MTA地址
  4. 发送UPLOAD指令,带长度
  5. 确认修改成功并显示

CAL

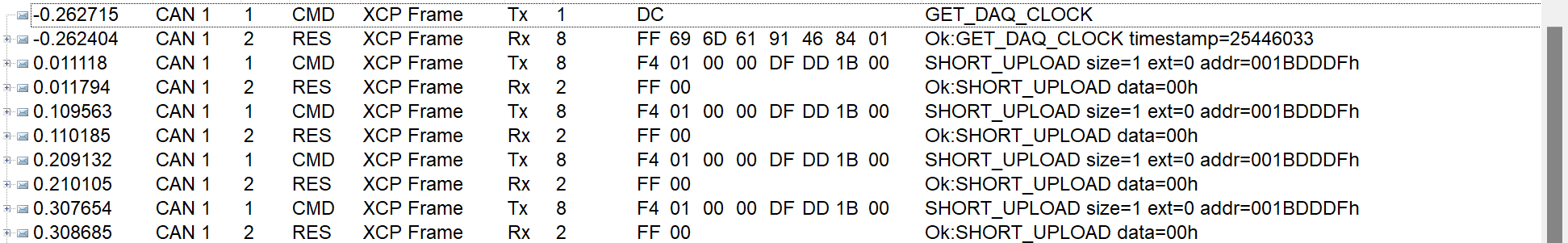

Polling流程

  1. 发送SHORT_UPLOAD指令,长度+地址
  2. UI显示数值,根据周期循环

POLLING
